为使燃气管网等设备设施,在北方冬季能搞安全稳定地运行,必须对其进行 保温。保温方法有两种,一是供热采暖,二是 电热带保温。但目前我们通常使用的电热带只能以恒定的发热量对管网等设备设施进行保温,容易造成外界温度低时,管内温度不达标;而外界温度高是,管内温度更高的状况,同时耗电量较大,如果采用 自控温电伴热技术,利用伴热带能根据环境温度自调发热量的特性(即低温时有较高的发热量及时弥补较大的热损失,高温时能自动调低发热量,达到最佳节能效果),则可更好地解决这个问题。
(一)相关数据的理论计算
1.设备设施的热损失计算:
A.条件的设定:
①管道需要维持温度—Tv,华北地区取15℃
②最低环境温度—Tb,华北地区取-18℃
③最高间歇环境温度—Tg,华北地区75℃
④管道外径—D,取D=89、114、168、219mm
⑤保温层材料和厚度:玻璃棉,厚25mm
B.温差计算:用△t表示温差
△t=Tv-Tb=15-(-18)=33℃
C.管道热损失计算:用Q表示管道热损失
根据热损失表,并用内差法求出每米管道热损失
注:玻璃棉的保温补偿系数为1.0
D=89mm,Q=14.4+3*(19.5-14.4)/(40-30)=15.93W/m
D=114mm,Q=17.6+3*(23.8-17.6)/(40-30)=18.86W/m
D=168mm,Q=24.3+3*(32.8-24.3)/(40-30)=26.85W/m
D=219mm,Q=30.5+3*(40.3-30.5)/(40-30)=33.74W/m
(2)平壁热损失计算:
当保温层厚度为25mm、温差为33℃时,根据平壁损失表,并用内差法求出每平米热损失为:
36+8*(76-36)/(50-25)=48.8W/㎡
2.自控热线选型的基础数据:
(1)自控热线应用所需条件:
供电电压:220V
应用区域等级:防爆区
环境腐蚀度:较弱
(2)自控热线选型的数据:
Qv—自控热线发热量
K—缠绕系数

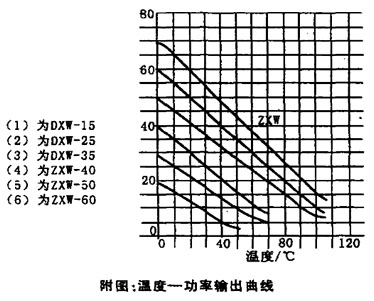

根据“自控热线温度—功率输出曲线”图表选择在Tv(即15℃)时,等于或大于发热量Q的自控热线,同时查出Tv时,选定的自控热线的发热量Qv,并由Q/Qv,计算出缠绕饿系数k。
各种管径管道热损失及自控热线选型、缠绕系数如下表:
规格
项目 |
室内 |
室外 |
Q(W/m) |
选型及Qv(W/m) |
K |
Q(W/m) |
选型及Qv(W/m) |
K |
D=89mm |
14.337 |
DXW-15、13.5 |
1.062 |
15.93 |
DXW-15、13.5 |
1.18 |
D=114mm |
16.974 |
DXW-15、13.5 |
1.257 |
18.85 |
DXW-15、13.5 |
1.397 |
D=168mm |
26.165 |
DXW-25、23 |
1.051 |
26.85 |
DXW-25、23 |
1.167 |
D=219mm |
30.366 |
DXW-35、32 |
1 |
33.74 |
DXW-35、32 |
1.054 |
(二)具体技术选型计算:
1.技术选型计算说明:
(1)计算管道热损失时均以调压器(箱)通径为准。
(2)对雷诺调压器的过滤器、主调、高低辅均视为平壁计算
(3)对双路调压箱的过滤器、波纹管、主调均按通径300mm的管道进行计算
2.技术选型计算公式:
① 管道部分(金属管线):管道长度×缠绕系数
② 阀门部分:阀门个数×散热系数×缠绕系数
③ 法兰部分:相当于两倍管长同管径的管道
④ 其他部分:每一配件另加长一米自控温电热带作接头用
2.双路箱式调压器的设计计算结果表:
(1)双路箱式调压器:
规格
结果 |
管道部分
(m) |
法兰部分
(m) |
阀门部分
(m) |
过滤器、波纹管、调压器按管道计算(m) |
总计
(m) |
DN80 |
5.222 |
4.201 |
4.661 |
0.9*3.5474=3.1927m |
17.2757 |
DN100 |
5.839 |
6.37 |
5.518 |
1.0*3.5474=3.5474m |
22.3284 |
DN150 |
6.932 |
7.642 |
4.61 |
1.2*2.0822=2.4986m |
21.8826 |
(2) A型调压器:
规格
结果 |
管道部分(m) |
法兰部分
(m) |
阀门部分
(m) |
过滤器(m) |
主调(m) |
高低辅(m) |
总计(m) |
进口 |
出口 |
旁通 |
DN20管 |
DN100 |
1.898 |
1.898 |
2.724 |
3.03 |
3.439 |
4.525 |
2.9358 |
2.5688 |
0.6946 |
23.7132 |
DN150 |
1.671 |
1.671 |
2.845 |
3.448 |
4.238 |
3.784 |
2.5798 |
2.3828 |
0.6946 |
19.8662 |
DN200 |
1.64 |
1.64 |
2.905 |
3.646 |
5.256 |
3.6 |
1.8542 |
2.059 |
0.6946 |
19.5486 |
(3)B型调压器:(B型通径均为SN150)
规格
结果 |
管道部分(m) |
阀门部分
(m) |
过滤器(m) |
主调(m) |
高低辅(m) |
法兰部分(m) |
总计(m) |
进口 |
出口 |
旁通 |
DN20管 |
球阀 |
蝶阀 |
无切断阀 |
1.219 |
1.745 |
1.051 |
1.3 |
0.8310 |
1.4714 |
2.5798 |
2.3828 |
0.5946 |
3.531 |
15.5046 |
带切断阀 |
1.219 |
1.745 |
1.461 |
1.69 |
1.661 |
1.4711 |
2.5798 |
2.3828 |
0.5946 |
3.884 |
17.0986 |
(三)根据上述设计计算结果设定的自控温电热带型号:
(1)型号为 DXW-15的电热带在最低-20℃启动时,选用10A熔断器的最大使用长度为46m,可以满足通径为80mm、100mm调压器的要求。
(2)型号为 DXW-25的电热带在最低-20℃启动时,选用10A熔断器的最大使用长度为32m,可以满足通径为150mm调压器的要求。
(3)型号为 DXW-35的电热带在最低-20℃启动时,选用10A熔断器的最大使用长度为23m,可以满足通径为200mm调压器的要求。
(4)在调压器中用于连接高低辅的管道管径为DN20,由于管径较小,故在管道上的 保温电热带均采用DXW-15型,经计算能够满足要求。 |
